２.仕　様

  (1)型　　　  式 　 ＤＧ−１０
　(2)測 定  範 囲  　１.００〜１９０.００mg　（ミリグラム）最小目盛０.０１�r
　　（オートレンジ）　１９０.０〜５００.０mg　（ミリグラム）最小目盛０.１mg　
　(3)温度調整範囲　  ０〜３９℃
　(4)方　　　  式    デジタル表示器による直読型
　(5)電　　　　源    アルカリ乾電池　単１×４個　　　６Ｖ
　(6)ｵｰﾄﾊﾟﾜｰｵﾌ    　　　　５分間で自動的に電源が切れます。
　(7)大　 き　 さ    ３４５×２４０×１４０
　(8)重　　　　量    ４.３�s

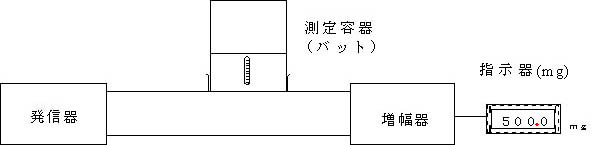

３.測定原理

    （注）洗浄面に附着した塩分の総量を表示しますので、がいしの洗浄面の面積で除すると、
単位面積当たりの附着量を得ることができます。

             単位面積当たりの付着量 ＝表示値（ｍｇ）／洗浄面積_（Cm²）　   (mg/Cm²)　　　
                                     　　　　　　　　　　　　　　　   　　　　　　　　　　　　　　　　　　

直読碍子塩分計　型式DG-10

概　要

　本測定器は、送電線や配電線、変電所等のがいしに付着した塩分量を測定する方法として従来から使用されている筆洗法を簡易化して現場に於ける測定を正確且つ迅速化する目的で開発したものです。本器の特徴は洗浄液の秤量、索表換算など煩わしい操作を行うことなく等価塩分量をデジタル表示により直読できます。

デジタル表示直読碍子塩分計

DG-10（５００．０ｍｇ〜１９０．０ｍｇ）オートレンジ切替
　　　　（１９０．００ｍｇ〜１．００ｍｇ）
従来のＫＧ型式をすべてカバーした測定範囲の拡大
温度調整、デジスイッチ（０℃〜３９℃）１℃ステップ
定電圧電源により電池消耗ごとのＡＤＪ調整不要
測定精度の向上

デジタル表示塩分計DG-10の発売に伴いKG型式は製造中止致しました。引き続き修理校正試験等は可能です。

�@送・配電線の碍子に付着した塩分量を正確に直読することができます。
�A測定法が簡単です。
�B携帯用なので現場に於いて簡単に測定できます。
�C測定液量に関係なく、総塩分量を直読できます。
�D液量計及び索表換算等、煩わしさが有りません。
�E固有抵抗（ρ）の測定もできます。

従来の塩分計との比較

碍子付着塩分計の決定版

KG-11

ＤＧ−１０

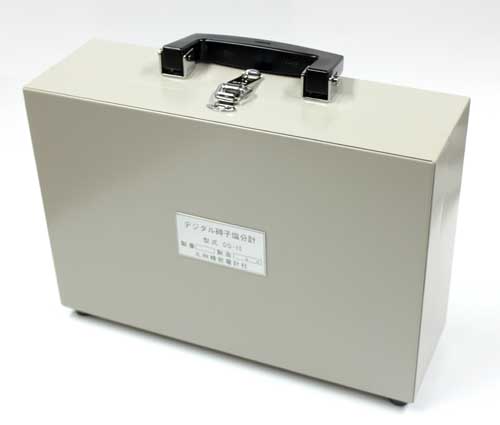

外観

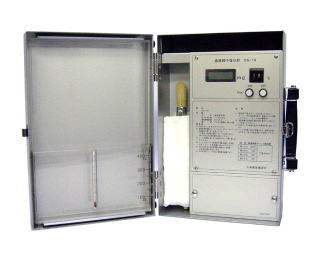

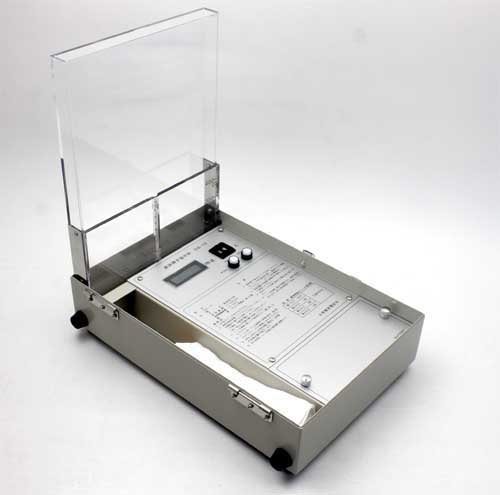

測定中

ＫＧ−１１（２５０ｍｇ、５０ｍｇ）
ＫＧ−１２（２５０ｍｇ、５０ｍｇ、１０ｍｇ）
ＫＧ−１３（５０ｍｇ、１０ｍｇ、５ｍｇ）
温度調整、アナログVR
電池消耗に伴いADJ調整が必要
